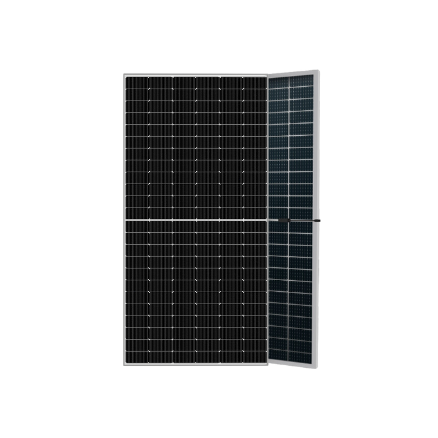

700W Bifacial 144 Cell 16BB Half-Cut TOPCon Güneş Paneli

LXR-HC-700T, 144 yarım hücreli (half-cut) N tipi TOPCon hücrelerin 16 bara ile bağlandığı çift yüzeyli (bifacial) bir güneş panelidir. Ön yüzün standart test koşullarındaki nominal gücü 600 W'tır. Ürün adındaki 700 W değeri, arka yüz kazancı dahil edilerek verilen pazarlama değeridir ve ön yüz gücüyle karıştırılmamalıdır.

Elektriksel değerler (ön yüz, STC)

• Ön yüz nominal gücü: 600 W
• Açık devre gerilimi: 53,09 V
• Maksimum güç gerilimi: 44,29 V
• Kısa devre akımı: 14,17 A
• Maksimum güç akımı: 13,55 A
• Modül verimi: %23,23
• Azami sistem gerilimi: 1500 V
• Seri sigorta akımı: 30 A
• Güç toleransı: 0/+5 W

Çift yüzeyli çıkış

Üretici datasheet'i arka yüz kazancını arka ışınım oranına göre tabloluyor: %10 arka ışınımda 660 W, %15'te 690 W, %20'de 720 W. Bu değerler sabit bir üretim vaadi değil, koşula bağlı üst sınırlardır. Arka yüzden ne kadar kazanç alınacağı panelin altındaki yüzeyin yansıtıcılığına, montaj yüksekliğine ve gölgelenmeye bağlıdır, bu yüzden sistem tasarımında ön yüz değerlerinin esas alınması daha güvenli bir yaklaşımdır.

Mekanik ve çevresel değerler

• Hücre: N tipi monokristal TOPCon, 144 yarım hücre, 16BB
• Ölçüler: 2278 × 1134 × 35 mm
• Ağırlık: 28 kg
• Ön cam: 3,2 mm AR kaplamalı ısıl güçlendirilmiş cam
• Çerçeve: 35 mm anodize alüminyum alaşım
• Bağlantı kutusu: IP68
• Konnektör: MC4 EVO2 veya uyumlu
• Çalışma sıcaklık aralığı: -40/+85 °C
• NOCT: 45 °C
• Sıcaklık katsayıları: Pmax %-0,29/°C, Voc %-0,250/°C, Isc %0,045/°C
• Mekanik yük: 5400 Pa kar, 2400 Pa rüzgar
• Standartlar: IEC 61215, IEC 61730, IEC 61701, CE
• Garanti: 12 yıl ürün, 30 yıl güç

2278 mm gövde ve 28 kg ağırlık, taşıma ile montaj planlamasının önceden yapılmasını gerektirir. Dizi (string) kurgusu, koruma seçimi ve kesit hesabı projeye özgüdür; kurulumun yetkili ekip tarafından yapılması gerekir.
